Назначение емкости подземной ЕП-12,5 м3
Емкости подземные ЕП-12,5 м3 (без подогревателя) предназначены для нефтепродуктов (ГСМ), нефти, масел, конденсата, в том числе смеси с водой из технологических сетей (трубопроводов) и аппаратов во всех отраслях промышленности.
Техническая характеристика ЕП-12,5 м3
Параметры емкости | Значение | |
---|---|---|
Давление, МПа | минимальное | налив (без давления) |
максимальное | 0,4 | |
t, °С | рабочая, не более | 170 |
расчетная | 195 | |
Среда в емкости: остатки светлых и темных нефтепродуктов, нефть, масла, с содержанием Н2S в газовой фазе не более 1,8% объемн.: (для термообработанных емкостей свыше 1,8% объемн.:, а также остатки щелочных сред (РН>5) при любом содержании Н2S). Характеристика среды: класс опасности — 2,3,4 по ГОСТ 12.1.007-76, категория взрывоопасности-ПА, ПВ по ГОСТ Р 51330.11-99, группа взрывоопасной смеси - ТЗ по ГОСТ Р 51330.5-99, пожаробезопасная |
||
Расчетный срок службы, лет | 20 |
Параметры и размеры емкости подземной ЕП-12,5 м3
Параметры | Масса емкости (тн) при толщине стенки s | |||||
---|---|---|---|---|---|---|
Ø2000 мм | s=5 мм | s=6 мм | s=8 мм | s=10 мм | s=12 мм | |
L - 4300 мм | ||||||
Высота горловин, мм | 500 | 1,45 | 1,73 | 2,30 | 2,90 | 3,45 |
900 | 1,50 | 1,78 | 2,38 | 2,97 | 3,55 | |
1300 | 1,53 | 1,83 | 2,45 | 3,05 | 3,67 | |
1700 | 1,57 | 1,89 | 2,52 | 3,15 | 3,77 | |
2000 | 1,60 | 1,93 | 2,57 | 3,22 | 3,85 |

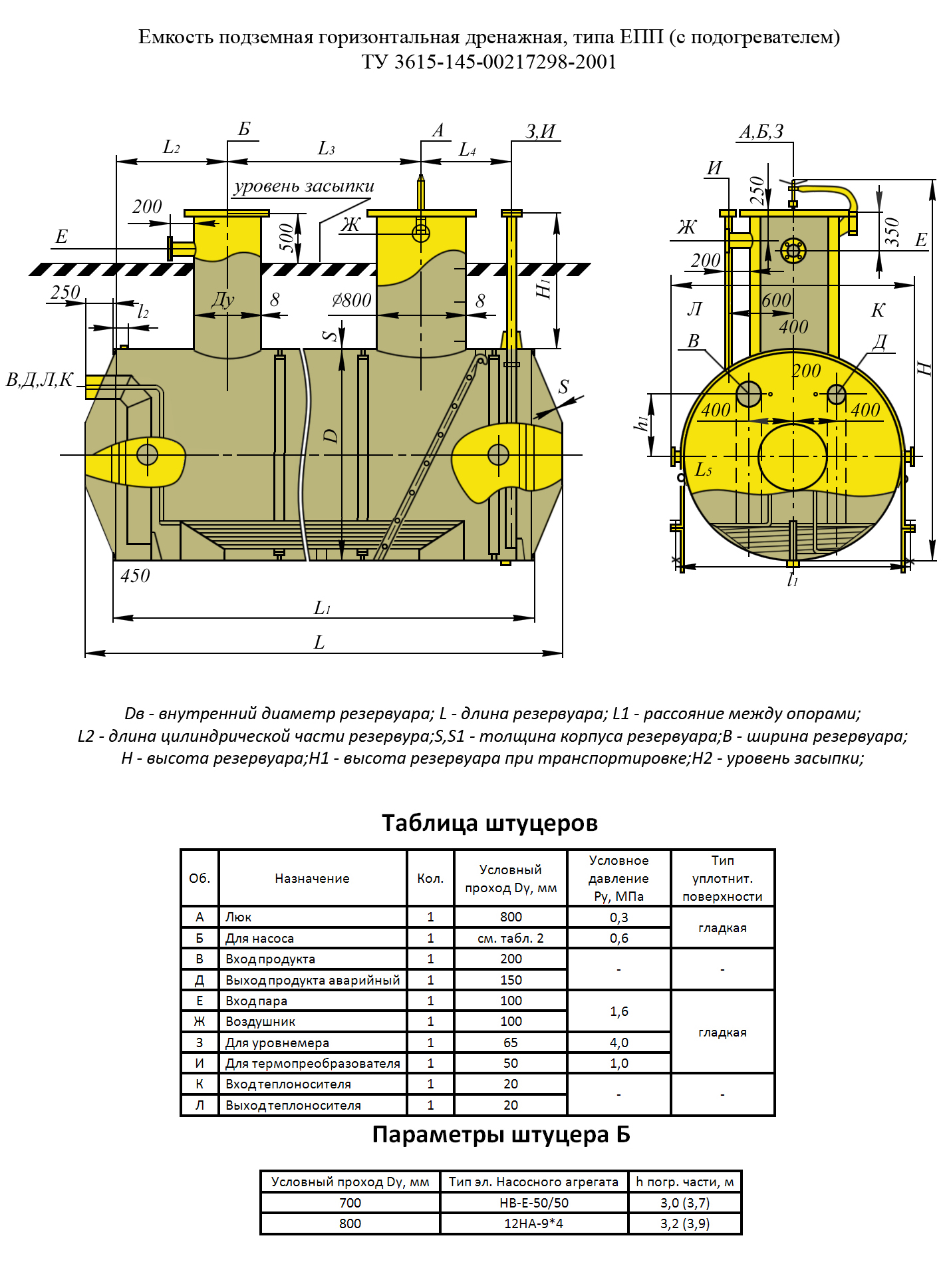

Емкость подземная ЕПП-12,5
Емкость подземная горизонтальная дренажная типа ЕПП (с подогревателем) предназначена для нефтепродуктов (ГСМ), нефти, масел, конденсата, в том числе смеси с водой из технологических сетей (трубопроводов) и аппаратов во всех отраслях промышленности.
